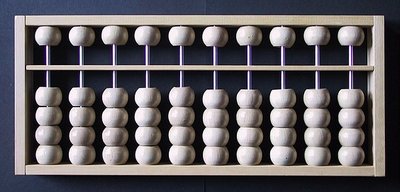

Per realizzare il soroban ho "sacrificato" un pallottoliere poiché così facendo ho velocizzato la realizzazione.
Per la struttura ho utilizzato dei listelli di ramino della dimensione di 10x30 mm. I pezzi orizzontali sono lunghi 104 mm e quelli verticali sono da 150 mm. Il divisiorio tra le perline superiori e quelle inferiori è di 4x30x104 mm. I perni metallici su cui sono infilati le perline sono del diametro di 4 mm e di lunghezza pari a 138 mm. L'assemblaggio è stato fatto mediante 8 viti 2,4x20 avendo cura di forare in anticipo con una punta da 2 mm, allargando il foro passante con una punta da 2,5 mm e ricavando la sede per la testa delle viti con una punta da 5 mm.

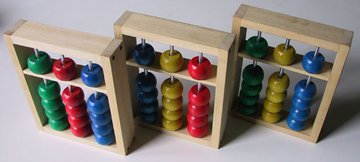

IMG_2615_rid.JPG (15031 byte) Dal sacrificio del pallottoliere però sono riuscito a costruire 3 soroban a colori ...
