Automobilina a elastico / Rubber Band Car

L'automobilina ad elastico presentata qui è stata ideata e realizzata da Luigi B. e Giampaolo C. che mi hanno mandato il progetto e che pubblico molto volentieri.

The rubber band car presented here was designed and built by Luigi B. and Giampaolo C.; they sent me the project that willingly publish.

Materiale occorrente	dimensioni in mm	cosa rappresenta	quanti farne
(a) Compensato multistrato economico	250 x 100 x 5	Profilo auto	2
(b) Travetto legno abete	150 x 50 x 20	chassis della macchina	1
(c) Palo di ombrelloni in legno abete	diam. 55 x 20	Ruote posteriori	2
(d) Palo di ombrelloni in legno abete	diam. 45 x 13	Ruote anteriori	2
(e) Alberino legno liscio	diam. 10 x 110	Perno ruote posteriori	1
(f) Alberino legno liscio	diam. 10 x 90	Perno ruote anteriori	1
(g) Alberino legno liscio	diam. 20 x 14	Cappello fungo x elastico	1
(h) Alberino legno liscio	diam. 5 x 40	Perno fungo per eastico	1
(i) Piolo di scala legno liscio	diam. 10 x 25	Perno riferimento elastico	1
(l) Elastico da cartoleria tipo non colorato	diametro 100 (a riposo) + chodino 1 x 15		1
(m) Elastico da camera d’aria bici	diam. 40 x 10	gomma antislittamento	2

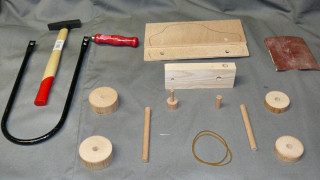

In sostanza i pezzi che devi realizzare sono quelli mostrati nella foto qui accanto.

Basically you need to build the pieces shown in the picture beside.

Fig. 1

Attrezzatura

martello 200g

seghetto da traforo

carta vetrata grana 100

colla vinilica

trapano a colonna

sagome profilo di auto già segnate sul compensato che è già pre-forato per il passaggio dei perni.

Trapano a colonna.

Column drill.

Il tempo di realizzazione medio avuto con 50 bambini delle elementari è stato di 2 ore

The mean time need to built the car with little children was about 2 hours.

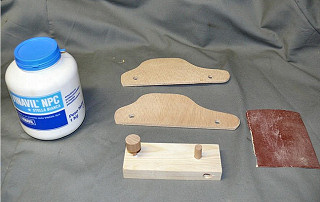

Fig. 2

Ritagliare con il seghetto da traforo la sagoma dell’auto che si è scelta.

Forare ruote anteriori (d) e (c) con l’aiuto di un adulto (accensione spegnimento) Il trapano è predisposto con una maschera che blocca la ruota.

Carteggiare profili ruote e chassis.

Col martello fissare (g) su (h) e poi il tutto su (b) preforato (fig.2).

Fissare (i) su (b) preforato (fig.2).

Con un Filo di colla e 2 chiodini per lato fissare i profili (a) con lo chassis (b).

Montare ruote e perni nel telaio.

Fissare il chiodino sul perno posteriore.

posizionare l’elastico (m) sulle ruote posteriori.

Provare il funzionamento con elastico (l) tra il perno riferimento elastico e il chiodino sul perno: portando l’automobilina a terra a marcia indietro si carica l’elastico. Lasciandola va da sola.

L'elastico che si libera va a fissarsi sul fungo lasciando la macchinina libera di correre.

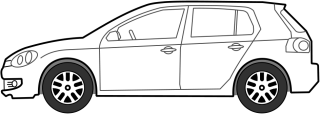

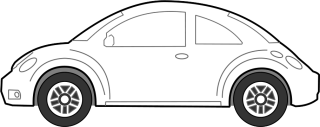

I disegni in allegato sono fedeli ai profili realizzati e che si vedono nelle fig.3-4-5

I profili auto sono ispirati ad alcuni presenti sul sito:
www.the-blueprints.com

che puoi visitare alla ricerca di nuovi profili per la tua auto.

Inglese

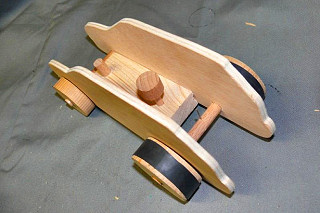

Fig. 3

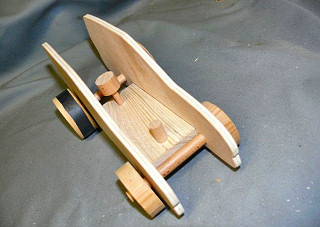

Fig. 4

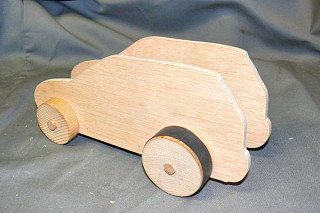

Fig. 5
