Stella 3D

Difficoltà:

Tempo:

Costo:


  Back   Home   Mail 01/01/2001





Quello che vedi qui di accanto  è un puzzle tridimensionale composto da 6 legnetti a profilo quadrato.


The solid you can see is a three-dimensional puzzle, composed by 6 small sticks, having a squared cross section.

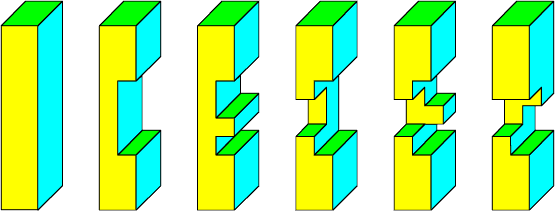

I sei pezzi che compongono la struttura sono i seguenti:


The six parts have the following shape:





Per realizzare i sei pezzetti conviene accostare ed incollare pezzetti di legno di dimensione inferiore. L'alternativa, cioè eliminare il legno superfluo, risulta decisamente più complessa e imprecisa (sto parlando della mia prima realizzazione).

Puoi usare vari tipi di legno purché sufficientemente duri. Ramino, noce e rovere vanno benissimo.

Per le dimensioni dei singoli legnetti ricordati che se la stella andrà tra le mani di un bambino è consigliabile una dimensione di almeno 20x20x100mm in modo che ci sia una sezione resistente (per i pezzi più deboli) di almeno 10x10mm. Se questo non è un problema puoi realizzare anche una versione da viaggio (8x8x40mm)

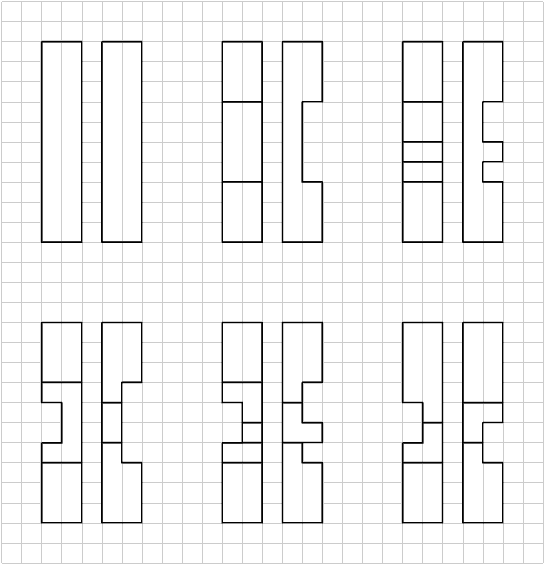

Dal disegno seguente puoi ricavare le dimensioni dei vari pezzettini.

In order to how to build the six sticks, I found easier to glue together lists of smaller cross section, cut in the necessary length, instead to try to obtain the empty parts by cutting the wood (especially if you are not so used to cut small parts in woodwork).



I recommend to use hard wood, as oak, walnut, teak etc.



If the puzzle will be handled by children, itís important to have a resistant cross section to avoid breakings. In my experience I suggest 20x20x100mm. I made also a smaller, pocket version 8x8x40mm.



In this drawing you can see the shape of each stick.





Per una realizzazione con legnetti da 20x20x100 i pezzi da realizzare sono::

To build the sticks in the dimension 20x20x100, you can compose the following list of smaller pieces:



Tipo di pezzo

Stick dimensions

Quantità

Quantity

10x10x100 mm

11

10x10x50 mm

1

10x10x40 mm

7

10x10x30 mm

18

10x10x20 mm

1

10x10x10 mm



Con una stecca da 240 cm si realizza tutto. Basta a questo punto tagliare i pezzetti secondo le dimensioni precedenti, rifinire e incollare col Vinavil i vari pezzetti curando l'allineamento delle parti. A incollaggio avvenuto (meglio aspettare 12 ore) è possibile rifinire ulteriormente in modo da garantire il perfetto incastro (non forzato) tra i vari pezzi.

To make all those sticks, a list of a section 10x10mm and of a length of 240cm will be enough. Once that you dispose of all pieces, you must glue them to compose the six sticks of the puzzle. Align carefully the pieces also during drying of the glue. Once the glue hardened, probably you will need to refine the surfaces such that they fit together without any effort.



Se non ti riesce di trovare la soluzione puoi trovare qui un prezioso aiuto.

If you was not able to mount the six parts, click here for help.

E se proprio non ci riesci allora vai qui.

Here the full solution.
