Questo
è un gioco di abilità che ha bisogno, per la sua realizzazione, di quanto
illustrato qui. Questo gioco credo
di averlo visto la prima volta circa trenta anni fa e forse era, come è
anche questo, una scusa per utilizzare un Flip-Flop. Tuttavia, grandi e
piccini potranno trovarvi divertimento. |
|
 |
|
Il

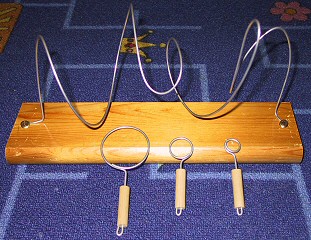

gioco consiste nel percorrere tutta la linea tortuosa, illustrata nella foto
precedente, a mezzo di un attrezzo costituito da un anello dotato di un

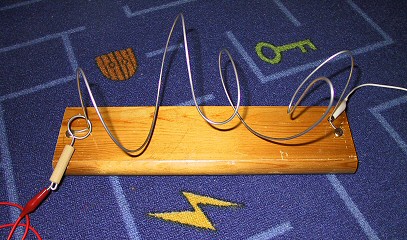

manico. L'anello deve essere infilato come nella foto seguente:
|
|
 |
|
L'abilità consiste nel compiere il percorso senza che l'anello tocchi il
percorso; per verificare senza alcuna contestazione quanto sopra, facciamo
ricorso al circuito seguente: |
|
|
Circuito
21 |
|
Flip-Flop con ronzatore |
|

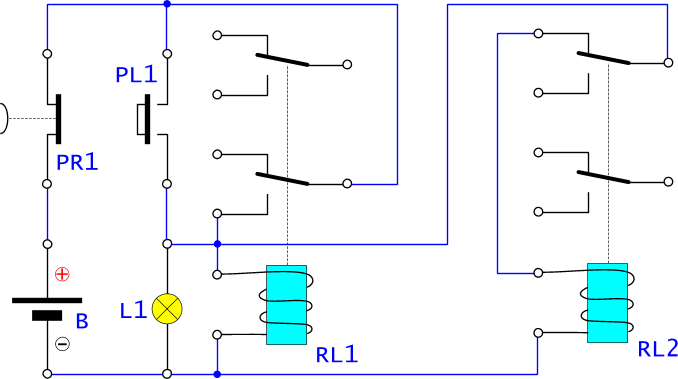

Il circuito seguente non è
altro che il Flip-Flop descritto
qui al quale è stato collegato anche il relè RL2 in funzione di
ronzatore. PL1 eccita e manda
in stick RL1, L1 si accende e RL2 ronza; PR1 diseccita il relè e riporta tutto
allo stato iniziale. |
|
|
|
Tabella
collegamenti
(+,24) (23,22) (21,7)
(8, -) (22,6) (5,7)
(17,21) (18, -) (17,11)
(9,15) (16, -) |
|
|
|
|
Il
collegamento appare all'incirca così: |
|
 |
|
Come
usarlo? Basta collegare due fili in parallelo a PL1; uno dei due fili va
collegato al percorso, l'altro all'anello. E' chiaro che non appena l'anello
toccherà il percorso, la lampada si accende, accompagnata dal ronzare del
relè. |
|
Vince
chi riesce a fare il percorso nel tempo minore; qualora non si riuscisse a
terminare il percorso senza intoppi, è possibile conteggiare il numero di
volte che si ha "contatto" prima di arrivare alla fine. Dopo ogni contatto
occorre ovviamente resettare il circuito con PR1; a questo punto si continua
dal punto in cui si era arrivati. Vince chi conclude il percorso con il
minor numero di contatti. |
|
 |
|
La

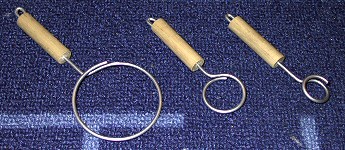

realizzazione non presenta alcuna difficoltà; io ho utilizzato del filo di
ferro zincato del diametro di 2,2 mm; i tre anelli che ho costruito sono del
diametro di 50, 22 e 13 mm anche se devo dire che il più piccolo sembra
impossibile da usare. Per la base ho adoperato un pezzo di legno delle
dimensioni di 32 x 8 cm. |
